Salut! En tant que fournisseur de roulements en caoutchouc à amortissement élevé, j'ai pu constater à quel point il est crucial de garantir que ces roulements fonctionnent de manière optimale. Dans ce blog, je partagerai quelques moyens pratiques de tester les performances des roulements en caoutchouc à amortissement élevé.
Pourquoi les tests sont une grosse affaire
Avant de plonger dans les méthodes de test, expliquons pourquoi il est si important de tester les roulements en caoutchouc à amortissement élevé. Ces appuis sont utilisés dans une large gamme d'applications, des bâtiments aux ponts, pour protéger les structures des activités sismiques et des vibrations. S'ils ne fonctionnent pas comme prévu, cela peut entraîner de graves problèmes, comme des dommages à la structure, voire mettre la vie des personnes en danger. Ainsi, des tests appropriés ne sont pas seulement une formalité ; c'est un must pour la sécurité et la fiabilité.
Inspection visuelle : la première étape
La première et la plus simple façon de commencer les tests consiste à procéder à une inspection visuelle. Cela peut paraître basique, mais cela peut révéler beaucoup de choses. Lorsque vous recevez un lot de roulements en caoutchouc à amortissement élevé, examinez-les attentivement. Vérifiez tout signe visible de dommage, comme des fissures, des coupures ou des déformations sur la surface en caoutchouc. Regardez également la liaison entre le caoutchouc et les plaques d'acier (s'il s'agit d'un roulement laminé). Une liaison faible peut entraîner une séparation lors de l’utilisation, ce qui est un grand non.
Contrôles dimensionnels
Ensuite, les contrôles dimensionnels sont extrêmement importants. Les roulements en caoutchouc à amortissement élevé doivent avoir des dimensions précises pour s'adapter correctement aux structures auxquelles ils sont destinés. Mesurez le diamètre, l'épaisseur et d'autres dimensions pertinentes à l'aide d'outils de mesure appropriés comme des pieds à coulisse ou des micromètres. Comparez les valeurs mesurées avec les spécifications de conception. Même un petit écart dans les dimensions peut affecter les performances du roulement.
Tests de compression
Les tests de compression sont l’un des tests les plus importants pour les roulements en caoutchouc à amortissement élevé. Ce test nous aide à comprendre comment le roulement se comporte sous des charges verticales. Pour effectuer un test de compression, vous aurez besoin d'une machine d'essai capable d'appliquer une charge verticale contrôlée au roulement.
Tout d'abord, placez le roulement sur la plate-forme de la machine d'essai. Assurez-vous qu'il est correctement centré. Ensuite, commencez à appliquer la charge progressivement. À mesure que la charge augmente, mesurez la déformation du roulement. La relation entre la charge et la déformation nous donne des informations importantes, comme la rigidité en compression du roulement.
La rigidité en compression est un paramètre clé. Il nous indique dans quelle mesure le roulement se comprimera sous une charge donnée. Un roulement avec la bonne rigidité en compression est essentiel pour répartir uniformément la charge dans une structure. Si la rigidité est trop élevée, le roulement risque de ne pas pouvoir se déformer suffisamment pour absorber l'énergie lors d'un tremblement de terre ou d'une vibration. En revanche, s’il est trop bas, la structure risque de subir des mouvements excessifs.
Essais de cisaillement
Les tests de cisaillement sont un autre test essentiel. Il simule les forces horizontales que subiront les roulements en caoutchouc à amortissement élevé lors d'un tremblement de terre ou d'autres événements dynamiques. Lors d'un essai de cisaillement, une force horizontale est appliquée au roulement alors qu'il est sous une précharge verticale.
Il existe différents types de configurations d'essai de cisaillement. Une méthode courante est le test de double cisaillement. Dans cette configuration, le roulement est pris en sandwich entre deux plaques d'acier et une force horizontale est appliquée à la plaque supérieure tandis que la plaque inférieure est maintenue fixe. L'ampleur du déplacement de cisaillement et la force de cisaillement correspondante sont mesurées.
Le module de cisaillement est un résultat important de l'essai de cisaillement. Il représente la résistance du roulement à la déformation par cisaillement. Un roulement en caoutchouc à amortissement élevé doit avoir un module de cisaillement approprié pour dissiper efficacement l'énergie lors d'événements sismiques.
Test du rapport d'amortissement
Le taux d'amortissement est un indicateur de performance crucial pour les roulements en caoutchouc à amortissement élevé. Il mesure la capacité du roulement à dissiper l'énergie. Pour tester le taux d'amortissement, nous utilisons généralement une méthode de test dynamique.
Une façon de mesurer le taux d'amortissement consiste à soumettre le roulement à une charge dynamique, telle qu'une charge sinusoïdale, dans un banc d'essai. La réponse du roulement, y compris le déplacement et la force, est enregistrée au fil du temps. En analysant l'énergie dissipée à chaque cycle de la charge dynamique, nous pouvons calculer le taux d'amortissement.
Un taux d'amortissement plus élevé signifie que le roulement peut dissiper plus d'énergie, ce qui est particulièrement important lors d'un tremblement de terre. Il permet de réduire l'amplitude des vibrations et de protéger la structure.
Tests de température et environnementaux
Les roulements en caoutchouc à amortissement élevé sont exposés à différentes conditions environnementales dans des applications réelles. La température, en particulier, peut avoir un impact significatif sur leurs performances. Le caoutchouc est sensible aux changements de température et ses propriétés mécaniques peuvent varier en fonction de la température.
Pour tester les performances du roulement à différentes températures, nous pouvons utiliser des chambres environnementales. Placez le roulement dans une chambre climatique et réglez la température à différents niveaux, hauts et bas. Ensuite, effectuez des tests de compression, de cisaillement et autres à ces différentes températures. Cela nous aidera à comprendre comment les propriétés du roulement changent avec la température.
Outre la température, d'autres facteurs environnementaux tels que l'humidité, l'exposition aux UV et aux produits chimiques peuvent également affecter les performances du roulement. Bien que ces tests soient plus complexes, il est important d’en tenir compte, en particulier pour les roulements utilisés dans des environnements difficiles.
Normes et réglementations d'essai
Lors des tests de roulements en caoutchouc à amortissement élevé, il est essentiel de respecter les normes et réglementations en vigueur. Différents pays et régions ont leurs propres normes pour les appuis structurels, qui spécifient les méthodes d'essai, les exigences et les critères d'acceptation.
Par exemple, aux États-Unis, l'American Association of State Highway and Transportation Officials (AASHTO) a établi des normes pour les appareils d'appui de pont, notamment les roulements en caoutchouc à amortissement élevé. Ces normes garantissent que les roulements répondent aux exigences minimales de sécurité et de performance pour une utilisation dans les infrastructures de transport.
Où trouver des produits connexes

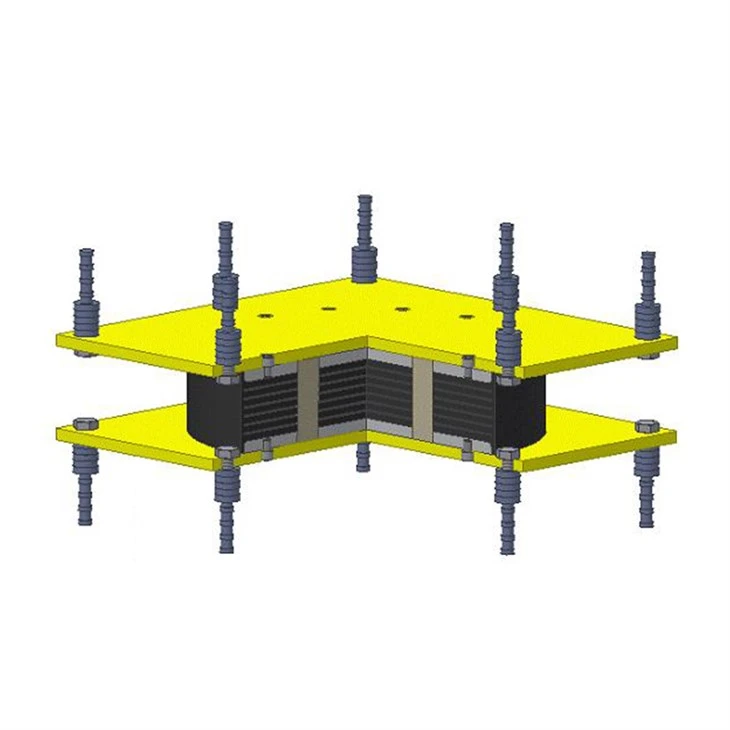

Si vous êtes intéressé par d'autres types de roulements et de produits d'isolation, vous pouvez consulter ces liens :Roulement en caoutchouc d'isolation sismique,Isolation de la base du roulement en caoutchouc au plomb, etAmortisseurs d'isolation contre les vibrations.
Parlons affaires
Si vous êtes à la recherche de roulements en caoutchouc à amortissement élevé ou si vous avez des questions sur les tests et les performances, n'hésitez pas à nous contacter. Nous sommes là pour vous aider à trouver les roulements adaptés à votre projet et nous assurer qu'ils répondent à vos exigences. Que vous construisiez un petit immeuble résidentiel ou un projet d'infrastructure à grande échelle, nous avons l'expertise pour vous accompagner.
Références
- Association américaine des responsables des autoroutes et des transports (AASHTO). Spécifications standard pour les ponts routiers.
- Organisation internationale de normalisation (ISO). Normes relatives aux roulements en caoutchouc et aux composants structurels.
